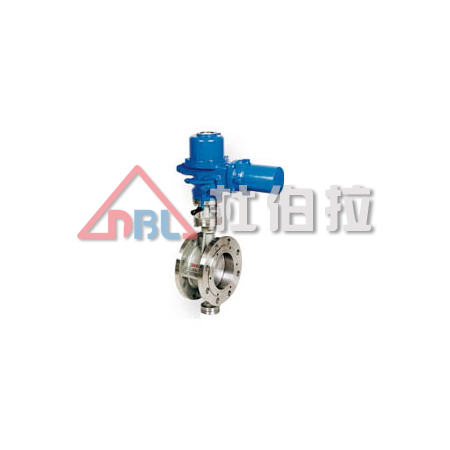

电动蝶阀D943H（Y）
发布时间：2019/12/27 11:28:12
电动蝶阀三偏芯型采用三维偏心多层次金属密封结构,无机械磨损，可达到零泄漏，有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的更佳装置。选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达600℃。
产品特点
电动蝶阀操作力矩小，是所有阀类中操作力矩小的一种，是自动化控制系统中仪表的执行单元，以AC220V、AC380V或DC24V电源电压作动力，接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0~90o，就能完成启闭动作或调节动作。全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。调节范围大，通过输入电流信号或电压信号，将此转变成与输入信号相对应的位移，改变阀板的旋转角度（0-90o任意角度），因此一定的输入信号对应一定的转角，实现比例动作，故有较好的调节控制流量等参数。
产品形式
|
产品名称 |
电动蝶阀（电动调节蝶阀） |
|
|
作用形式 |
开关型 调节型 |
|
|
连接形式 |
法兰式 对夹式 对焊式 |
|
|
结构形式 |
三维偏芯型 |
|
|
多层次结构 |
弹性座结构 |
|
|
阀座密封形式 |
软质密封、硬质合金密封 |
软质密封、硬质合金密封 |
|
三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。] 扭矩密封：三偏心的结构使蝶阀关闭时，其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。 |
 |
阀体密封面：采用堆焊硬质合金或不锈钢，使得密封面强度高、硬度好、耐磨损，可连续启闭60000次以上而无损伤。
密封圈：密封圈由压板夹在蝶板上，易于安装、调节和更换。
阀杆的上、下部位装有轴套，防止磨损和粘连，提高了使用寿命。
该产品操作灵活、省力、方便、可靠，连接方式有法兰、对夹、对焊、凸耳对夹。既可截断介质，也可任意调节介质流量。
1、支架 2、填料压板 3、填料压套 4、填料 5、上轴套 6、阀体 7、密封圈 8、压板
9、蝶板 10、阀杆 11、圆柱销 12、阀体密封面 13、下轴套 14、对开环 15、密封垫 16、下压盖
执行机构主要性能技术参数
|
型 号 |
输出力矩N.m |
动作时间S/90o |
功率 （W） |
型号 |
输出力矩N.m |
动作时间S/90 |
功率（W） |
型号 |
输出力矩N.m |
动作时间S/90 |
功率（W） |
|
HL-5 |
50 |
10/30 |
10W/F |
381RSA-02 |
20 |
8.5 |
50 |
PSQ51 |
50 |
23 |
24.2 |
|
HL-10 |
100 |
15/30 |
23W/F |
381RSA-05 |
50 |
17 |
PSQ66 |
65 |
32 |
24.2 |
|
|
HL-20 |
200 |
10/15/30 |
40W/F |
381RSB-10 |
100 |
18 |
150 |
PSQ76 |
75 |
60 |
25.3 |
|
HL-40 |
400 |
10/15/30 |
80W/F |
381RSB-20 |
200 |
36 |
PSQ102 |
100 |
32 |
62.1 |
|
|
HL-50 |
500 |
10/15/30 |
90W/F |
381RSC-30 |
300 |
24 |
220 |
PSQ202 |
200 |
28 |
93.0 |
|
HL-100 |
1000 |
50 |
100W/F |
381RSC-50 |
500 |
42 |
PSQ502 |
500 |
43 |
120 |
|
|
HL-200 |
2000 |
100 |
100W/F |
381RSC-60 |
600 |
48 |
PSQ702 |
700 |
43 |
120 |
|
|
381RSD-100 |
1000 |
30 |
300 |
PSQ1202 |
1200 |
31/37 |
500 |
||||
|
381RSD-150 |
1500 |
38 |
PSQ2002 |
2000 |
93/112 |
500 |
|||||
|
381RSD-200 |
2000 |
46 |
|||||||||
|
(信号线用屏蔽线) 防护等级：IP65 带曲柄手动操作 电源：AC220V/AC380V/DC24V
|
(信号线用屏蔽线) 防护等级：IP55 隔爆标志：ExdⅡBT4 带曲柄手动操作，隔爆（381RX）型性能同上 电源电压：AC220V |
(信号线用屏蔽线)防护等级：IP65 带手轮操作 电源电压：AC220V
|
|||||||||
主要零件材料及适用温度
|
公称通径mm |
DN50-DN2000 |
|||
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀板 |
WCB或2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀座密封 |
增强聚四氟乙烯 、对位聚苯 、不锈钢、硬质合金钢密封 |
|||
|
阀板密封 |
增强聚四氟乙烯 、对位聚苯 、各种橡胶、不锈钢 |
|||
|
填料 |
聚四氟乙烯 、柔性石墨 |
|||
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃ |
|||
流量特性图表
