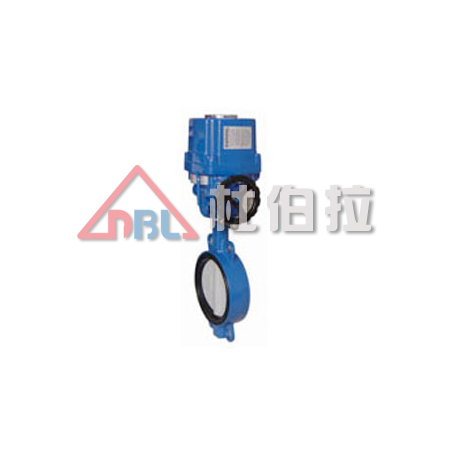

电动蝶阀(ZDHWX、ZDRWX)

 电动蝶阀中线型结构,由阀体、内衬里层(聚四氟乙烯或橡胶)和(不锈钢阀板或镀铬钢阀板)、阀轴组成,其介质流线型的结构设计近似于直线,调节性能好,密封结构为居中心线型密封,密封性能可靠达到双向密封零泄漏,可以任意位置安装。广泛适用于气体、液体、混浊液体、浓浆液或灰粉、悬浮颗粒类等介质


产品特点

电动蝶阀操作力矩小,是所有阀类中操作力矩最小的一种,是自动化控制系统中仪表的执行单元,以AC220V、AC380V或DC24V电源电压作动力,接受来自(DCS、PLC)系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。以角行程输出的扭矩转动阀轴0~90o,就能完成启闭动作或调节动作。全电子式电动执行机构,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大,结构简单、密封性能好。调节范围大,通过输入电流信号或电压信号,将此转变成与输入信号相对应的位移,改变阀板的旋转角度(0-90o任意角度),因此一定的输入信号对应一定的转角,实现比例动作,故有较好的调节控制流量等参数。



产品结构




执行机构主要性能技术参数

型 号

输出力矩N.m

动作时间S/90o

功率

(W)

型号

输出力矩N.m

动作时间S/90

功率(W)

型号

输出力矩N.m

动作时间S/90

功率(W)

HL-5

50

10/30

10W/F

381RSA-02

20

8.5

50

PSQ51

50

23

24.2

HL-10

100

15/30

23W/F

381RSA-05

50

17

PSQ66

65

32

24.2

HL-20

200

10/15/30

40W/F

381RSB-10

100

18

150

PSQ76

75

60

25.3

HL-40

400

10/15/30

80W/F

381RSB-20

200

36

PSQ102

100

32

62.1

HL-50

500

10/15/30

90W/F

381RSC-30

300

24

220

PSQ202

200

28

93.0

HL-100

1000

50

100W/F

381RSC-50

500

42

PSQ502

500

43

120

HL-200

2000

100

100W/F

381RSC-60

600

48

PSQ702

700

43

120



381RSD-100

1000

30

300

PSQ1202

1200

31/37

500



381RSD-150

1500

38

PSQ2002

2000

93/112

500



381RSD-200

2000

46



(信号线用屏蔽线) 防护等级:IP65 带曲柄手动操作 电源:AC220V/AC380V/DC24V



(信号线用屏蔽线) 防护等级:IP55 隔爆标志:ExdⅡBT4 带曲柄手动操作,隔爆(381RX)型性能同上 电源电压:AC220V

(信号线用屏蔽线)防护等级:IP65     带手轮操作 电源电压:AC220V




主要零件材料及适用温度

零件名称

材料

阀体

铸铁、碳钢(WCB)、不锈钢(304、316)

蝶板

球墨铸铁镀镍、不锈钢(304、316)

衬里材料

各种橡胶、聚四氟乙烯

阀杆

2Cr13、不锈钢(304、316)

填料

橡胶O型圈、四氟乙烯V型圈、柔性石墨



衬里材料选用和适用温度

材料品种

丁晴橡胶

乙丙橡胶

聚四氟乙烯

氟橡胶

天然橡胶

氯丁橡胶

英语简称

NBR

EPDM

PTFE

VITON

NR

CR

型号代号

XA或JA

XB或JB

F或XC、

XE或JE

X1

X或J

耐最高温度

93℃

150℃

232℃

204℃

85℃

82℃

耐最低温度

-40℃

-40℃

-268℃

-23℃

-20℃

-40℃

适用工作温度

-20~+82℃

-40~+125℃

-30~+150℃

-23~+150℃

-20~+85℃

0~+80℃
