气动通风蝶阀

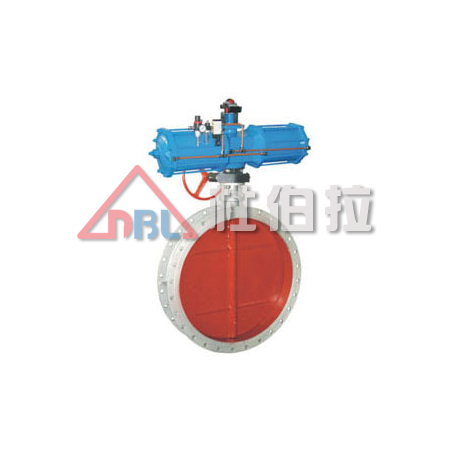

 ZSHW、ZSRW型气动调节通风蝶阀,由角行程气动活塞式执行机构和蝶形阀调节机构组成。通过配套电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的4-20mA ?DC电流信号,改变阀芯的旋转角度(0-70o任意角度),实现比例调节控制。配用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。



产品特点

通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度和耐腐蚀性随阀体选材而定,公称压力≤0.6MPa,其泄漏量控制在最大流通量的2%以内,应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻,操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用于烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。


主要技术参数和性能指标

公称通径DN(mm)

80

100

125

150

200

250

300

350

400

450

500

600

700

800

流量系系数KV

220

340

530

770

1360

2130

3060

4160

5450

6900

8500

12200

16600

21700

公称压力PN(MPa)

0.1、0.25、0.6

阀芯转角

0~70o

作用形式

气开式或气关式

流量特性

近似等百分比

允许压差MPa

0.6

性能指标

基本误差:±2.5%;回 差≤±2.0%;死 区≤3.0%

执行器型号

双作用:GTD、AT、AW型;单作用:GDE、AT、AWS型

气源压力

0.3~0.8MPa(净化压缩空气)

调节型

输入信号

电信号:DC 0~10mA、4~10mA; 气信号:0.14~0.55MPa

切换型

回信电压

AC220V/DC24V/DC110V



主要零件材料及适用温度、介质板构

材料代号

碳钢C(WCB)

不锈钢P(304)

不锈钢R(316)

阀体

WCB

1Cr18Ni9

1Cr18Ni12Mo2

阀板

WCB或1Cr18Ni9

1Cr18Ni9

1Cr18Ni12Mo2

阀杆

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2

阀座密封

与阀体相同

填料

聚四氟乙烯 、柔性石墨

适用温度

300℃

550℃



外形尺寸(单位:mm

规格

50

80

100

125

150

200

250

300

350

400

450

500

600

700

800

L

108

114

127

140

140

152

165

178

190

216

222

229

267

292

318

H1

70

95

105

120

132

160

187

220

245

270

297

322

377

430

487

D

140

190

210

240

265

320

375

440

490

540

595

645

755

860

975

D1

110

150

170

200

225

280

335

395

445

495

550

600

705

810

920

z-d

4-14

4-18

4-18

8-18

8-18

8-18

12-18

12-22

12-22

16-22

16-22

20-22

20-26

24-26

24-30

H

355

355

385

385

397

482

511

536

611

656

679

704

585

635

695
