发布时间:2013/7/5 13:53:22

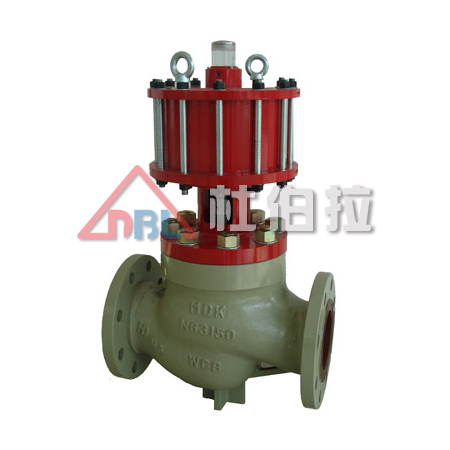

气动程控切断阀

气动程控阀是采用活塞式气动执行机构与截止阀组成,适用于截止切断测应用场合。气动程控阀具有密封性能好,双向耐压零泄漏;无磨损、无冲击、寿命长;抗分子筛粉尘。长期以来,气动程控阀在使用过程中我们不断完善和发展这种类型的阀门,现在它的结构简单可靠、密封良好、动作时间短、密封寿命长。近年来,已被多家大型石化、钢铁、化肥企业使用。


气动程控阀产品特点

1、阀杆与活塞杆合二为一,确保上下对中性;使阀门在线检修容易,提高检修效率;
2、采用世界先进的低流阻阀体、流线型流道设计,精密细致的铸造表面,功能特别的导流片,使流阻大大减小;
3、采用内平衡原理:采用内平衡结构,抵消介质压力,使阀门的使用压差得到提高,具有良好的双向承压能力。阀门正、反向使用时,具有相同的密封副比压,使密封片寿命提高,并减小了执行机构,使阀门整体体积缩小。
4、直观可靠的阀位状态现场指示,配阀位检测信号装置,可实现信号远程传输功能;
5、可靠的外密封:采用空心V型填料,具有良好的自密封性能。填料采用炭纤维增强填充聚四氟乙烯材料,添加有减摩成份,提高耐磨性。填料组具有弹簧补偿结构,在填料磨损后能进行自动补偿。经二十余年使用证明,该填料组结构密封非常可靠,使用寿命很长;
6、先进的密封片: 使用PEEK密封片。它是一种高分子材料,具有较高的硬度及机械强度,良好的回弹性。使用这种密封片,使阀门寿命大大提高;
7、独特的防冲刷结构:在工艺管道中的气体介质内,可能存在一定量的杂质,在高速气流的推动下,这些杂质会急聚冲刷密封片。一定时间后,一般结构的阀门密封片会出现一些坑洞,造成阀门内漏。本阀门设计有密封片防冲刷装置,能使95%以上的气体冲刷在防冲刷装置上,并使气体流向有一定的导向作用,保护密封片。用该防冲刷装置和密封片可有效地保证密封片的寿命达到开关100万次以上。


气动程控阀性能特点

1、密封性能好,达到零泄漏标准;
2、阀门开关速度快3S以内;
3、寿命长,可经受长期频繁开关;
4、具备双向耐压性和抗高速气流冲刷性能;
5、能用于氢气、一氧化碳等易燃易爆、有毒和粉尘等恶劣环境;
6、具备双向耐压性和抗高速气流冲刷性能;
7、气动开关,具有阀位状态现场指示和开关信号反馈。


气动程控阀技术参数

阀体形式 直通铸造阀
公称通径 DN20~300mm
公称压力 PN1.6、2.5、4.06.4MPa;ANSI   150、300、600 LB;JIS 10、20、30 K
法兰标准 JIS   B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
适用温度 -20~100℃;-20~200℃
泄流量 阀门开关无泄漏次数≥100万次
气源压力 0.4~0.6MPa
适用介质 油品、天然气、氢气、一氧化碳、二氧化碳、氧气、重整气、催化裂化干气、变换气、水、蒸汽等


气动程控阀性能参数

通径 公称压力(MPa) 工作压差(MPa) 执行机构 密封副形式 工作温度℃
15~300 1.6~6.3 0.1~4 平板/平衡 PTFE/PEEK -20~200
1"~14" CL150~300 0.1~4 平板/平衡 PTFE/PEEK -20~200
