气动薄膜切断阀

发布时间:2019/9/4 16:49:10

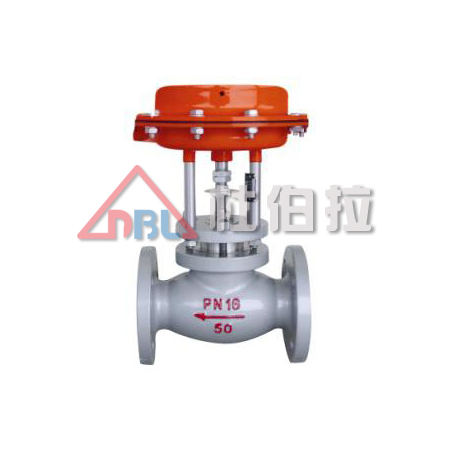

气动薄膜切断阀

     气动薄膜(活塞)切断阀[气动切断阀]采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

    本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种;公称口径范围DN20~200mm。适用流体温度-60℃~450℃。泄漏量等级为Ⅳ级或Ⅵ级。流量特性为快开。



■ 气动薄膜切断阀特点

﹡切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%、重量可减轻约30%。
﹡阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
﹡阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
﹡平衡型阀内件,提高了切断阀的许用压差。
﹡波纹管密封对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
﹡活塞式执行机构,操作力大,使用压差大。



■ 气动薄膜切断阀主要零件材料

阀体、密封套筒: HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯、阀座: 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞: 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18N19Ti堆焊司太莱合金
填料: 聚四氟乙烯、柔性石墨
波纹膜片: 丁腈橡胶夹增强涤纶织物
弹簧: 60Si2Mn
推杆、阀杆: 2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件): 增强聚四氟乙烯
波纹管: 1Cr18Ni9Ti
