角形切断阀

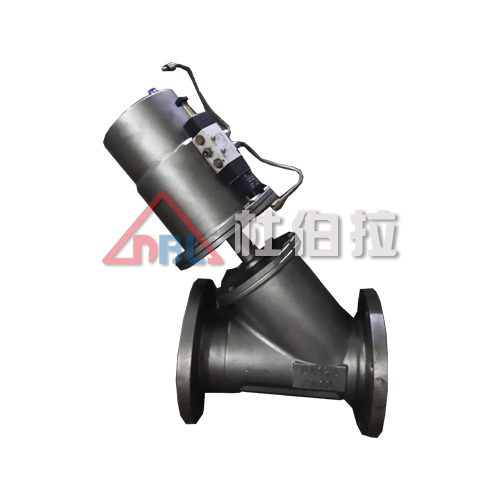

 角形切断阀,是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等特点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程与远程控制系统中。



■ 角形切断阀规格与技术参数

公称通径(DN) 20 25 32 40 50 65 80 100
额定流量系数Kv 7 11 20 30 48 75 120 190
额定行程(mm) 8 12 20 25
气缸直径(mm) 80 100 125
允许
泄漏量
硬密封 Ⅴ、Ⅵ级
软密封 Ⅵ级
工作温度℃ 硬密封:-40~450    硬密封:-20~180
公称压力(MPa) 1.6    4.0
信号压力(KPa) 0或400~600



■ 角形切断阀主要零件材料

零件名称 材料
阀体、阀盖 HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
阀芯、阀座 1Cr18Ni9Ti,0Cr18Ni12Mo2Ti
阀芯 1Cr18Ni9Ti,0Cr18Ni12Mo2Ti
填料 聚四氟乙烯,柔性石墨




■ 角形切断阀外型尺寸及重量

公称通径DN(mm) L A H H1 重量(Kg) 信号接头内螺纹
20 150 130 92 310 10 M10×1
25 160 130 92 310 12
32 180 130 93 310 15
40 200 150 105 370 18
50 230 150 108 380 25
65 290 210 120 400 30
80 310 210 125 410 40
100 350 210 135 425 60
