气动薄膜单座调节阀

发布时间:2019/9/4 17:03:32

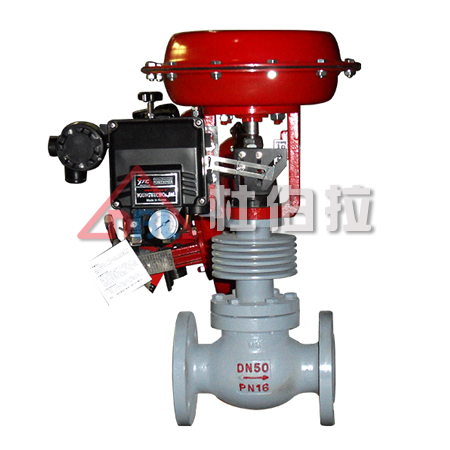

气动薄膜单座调节阀

 气动薄膜单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

    本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN15~250。适用流体温度由-200℃~+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。



■ 气动薄膜单座调节阀特点

顶导向单座调节阀,结构紧凑,部件少、易维修。

可调范围大,固有可调比为50。

执行机构采用多弹簧结构,高度减少30%、重量减轻30%。

波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。

气动薄膜调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。



■ 气动薄膜单座调节阀主要零件材料

阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊

软密封阀芯:增强聚四氟乙烯

填料:聚四氟乙烯、柔性石墨

波纹管:1Cr18Ni9Ti

垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片

膜盖:A3

波纹膜片:丁腈橡胶夹增强涤纶织物

弹簧:60Si2Mn

推杆、阀杆:2Cr13、1Cr18Ni9Ti

衬套:2Cr13



■ 气动薄膜单座调节阀规格与技术参数



公称通径DN(mm)
(阀芯直径dN)
20 25 32 40 50 65 80 100 125 150 200
(10) (12) (15) (20)
额定流量
系数Kv
直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
额定行程L(mm) 16 25 40 60
膜片有效面积Ae(cm2) 280 400 600 1000
信号范围Pr(kPa) 20~100、40~200
气源压力Ps(MPa) 0.14~0.4
固有流量特性 直线、等百分比
固有可调比 50
允许泄漏量 硬阀座:Ⅳ(10-4阀额定容量)    软阀座:Ⅵ级
公称压力PN(MPa) 1.0、1.6、4.0、6.4
工作温度t
(℃)
常温型 -20~200、-40~250、-60~250
散热型 -40~450、-60~450
高温型 450~560
低温型 -60~-100、-100~-200、-200~-250

﹡ 本产品性能指标贯彻GB/T4213标准
