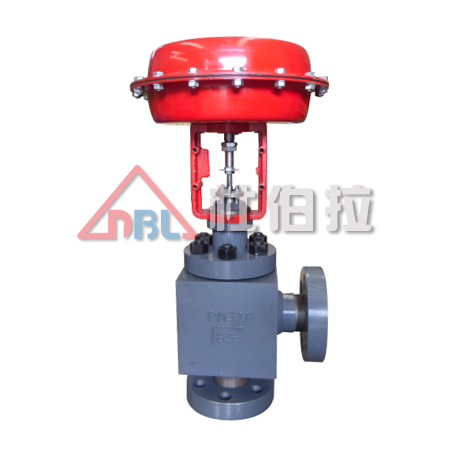

气动高压单座角形调节阀
发布时间：2019/12/27 13:12:40
S系列角形调节阀特点
S系列角形调节阀是一种顶导向结构的调节阀，阀体为直角形结构，具有流路简单、压降损失小、导向面积大、抗震性能好、易于冲洗的特点。
按工况要求可配用气动、电动执行机构，整机输出力大、动作灵敏、维护方便，可用于控制不同工况的流体，适应各种苛刻的工作条件。
广泛应用于石油、化工、轻纺、造纸等行业，特别适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状物质的调节，可避免结焦、堵塞，便于自净与清洁的场合。
阀体部分
结构大类：角形
阀芯型式:直角形
结构类型：标准型、散热型、调节切断型、低温型、波纹管密封型、夹套保温型
规格与技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
额定流量Kv |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
||
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|||
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
||||||||||
|
公称压力PN(MPa) |
16 4.0 6.4 |
|||||||||||||
|
固有流量特性 |
直线 等百分比 |
|||||||||||||
|
固有可调比R |
50 |
|||||||||||||
|
气动执行机构 |
正作用 |
PM280B |
PM400B |
PM600B |
PM1000B |
|||||||||
|
反作用 |
PM280K |
PM400K |
PM600K |
PM1000K |
||||||||||
|
胶片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
||||||||||
|
弹簧范围Pr(KPa) |
200~100、40~200、80~240 |
|||||||||||||
|
气源压力Ps(MPa) |
0.14、0.25、0.28 |
|||||||||||||
|
电动执行机构 |
型号 |
3610L系列、3810L系列、PSL系列、SKZ系列等 |
||||||||||||
|
电源 |
220V.AC、380V.AC、24V |
|||||||||||||
|
定位器、电子式执行机构输入信号 |
4-20、0-10mA.DC及其他控制信号或以上信号分程控制 |
|||||||||||||
注：表中数据为本公司标准配置，可按用户要求另行选配
