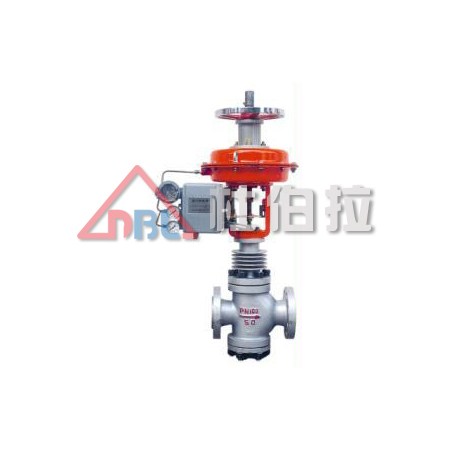

气动薄膜双座调节阀

 ■ ZXN型气动薄膜调节阀(双座)概述

       ZXN型气动薄膜调节阀(双座)[ZXN型新系列气动薄膜直通双座调节阀]采用双导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,而允许泄漏量也较大的不是很清洁的介质场合。

       本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN25~400。适用流体温度由-250℃~+560℃范围内多种档次。泄漏量标准有Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。


■ ZXN型气动薄膜调节阀(双座)特点

·顶、底双导向双座调节阀.工作时稳定性好。
·有两个阀芯和阀座,采用“四通”阀体,可以方便地由正装改装成反装,气关阀变气开阀。
·阀体按流体动力学原理设计的等截面低流阻流道,额定流量系数大。
·不平衡力小,允许使用压差较大。
·执行机构采用多弹簧结构,高度减小30%、重量减轻30%。
·可调范围大,固有可调比为50。
·ZXNV型波纹管密封调节阀对移动的阀杆形成完全的密封,杜绝流体外漏。
·ZXNJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。




■ ZXN型气动薄膜调节阀(双座)主要零件材料

阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
填料:聚四氟乙烯、柔性石墨
波纹管:1Cr18Ni9Ti
垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖:A3
波纹膜片:丁腈橡胶夹增强涤纶织物
弹簧:60Si2Mn
推杆、阀杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
软密封阀芯:增强聚四氟乙烯


■ ZXN型气动薄膜调节阀(双座)规格与技术参数

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 12.1 19.4 30.3 48.3 75.9 121 193.6 302.5 484 759
11 17.6 27.5 44 69.3 110 176 275 440 693
额定行程L(mm) 16 25 40 60
膜片有效面积Ae(cm2) 280 400 600 1000
公称压力PN(MPa) 1.0、1.6、4.0、6.4
固有流量特性 直线、等百分比
固有可调比 50
信号范围Pr(kPa) 20~100、40~200、20~60、60~100、80~240
气源压力Ps(MPa) 0.14~0.4
允许泄漏量(l/h) Ⅱ级(5×10-3×阀额定容量)   Ⅳ级(10-4×阀额定容量)
工作温度t
(℃)
常温型 -20~200、-40~250、-60~250
散热型 -40~450、-60~450
高温型 450~560
低温型 -60~-100、-100~-200、-200~-250

﹡本产品性能指标贯彻GB/T4213-92标准


■ ZXN型气动薄膜调节阀(双座)阀体及上阀盖型式




■ ZXN型气动薄膜调节阀(双座)阀体及阀芯材料选择



软阀座型  工作温度与最大压差范围                             司太莱合金堆焊阀座 工作温度与常用压差范围


■ ZXN型气动薄膜调节阀(双座)允许压差

气关式调节阀允许压差表(单位:MPa)

膜片有效面积Ae(cm2) 280 400 600 1000
信号范围Pr(kPa) 20-100 40-200 20-100 40-200 20-100 40-200 20-100 40-200
气源压力Ps(MPa) 0.14 0.25 0.14 0.25 0.14 0.25 0.14 0.25
需配附件 - P - P - P - P




DN
(mm)





d
(mm)
25 25 5.57 6.40
32 32     6.16 6.40
40 25     5.57 6.40
32     6.16 6.40
40     4.90 6.40
50 32     6.16 6.40
40     4.90 6.40
50     3.90 6.40
65 65         4.48 6.40
80 50         3.90 6.40
65         4.48 6.40
80         3.62 6.40
100 65         4.48 6.40
80         3.62 6.40
100         2.89 6.40
125 125             3.85 6.40
150 100             2.89 6.40
125             3.85 6.40
150             3.20 6.40
200 125             3.85 6.40
150             3.20 6.40
200             1.60 4.81

﹡P:阀门定位器
﹡﹡对于缩容阀体允许压差,以同口径全容阀体允许压差计。


■ ZXN型气动薄膜调节阀(双座)允许压差

气开式调节阀允许压差表(单位:MPa)

膜片有效面积Ae(cm2) 280 400 600 1000
信号范围Pr(kPa) 20-100 40-200 20-100 40-200 20-100 40-200 20-100 40-200
气源压力Ps(MPa) 0.14 0.25 0.14 0.25 0.14 0.25 0.14 0.25
需配附件 - P - P - P - P




DN
(mm)





d
(mm)
25 25 5.57 6.40
32 32     6.16 6.40
40 25     5.57 6.40
32     6.16 6.40
40     4.90 6.40
50 32     6.16 6.40
40     4.90 6.40
50     3.90 6.40
65 65         4.48 6.40
80 50         3.90 6.40
65         4.48 6.40
80         3.63 6.40
100 65         4.48 6.40
80         3.63 6.40
100         2.90 6.40
125 125             3.85 6.40
150 100             2.90 6.40
125             3.85 6.40
150             3.20 6.40
200 125             3.85 6.40
150             3.20 6.40
200             1.60 6.40

﹡P:阀门定位器
﹡﹡对于缩容阀体允许压差,以同口径全容阀体允许压差计。


■ ZXN型气动薄膜调节阀(双座)外形尺寸及重量

单位:mm

公称通径(DN) 25 32 40 50 65 80 100 125 150 200
φA 282 308 394 498
L PN16 160 180 200 230 290 310 350 400 480 600
PN64 230 260 260 300 340 380 430 500 550 650
H1 PN16 91 108 128 135 150 185 202 225 303 340
PN40 91 108 118 135 150 185 202 225 303 340
PN64 120 132 137 159 179 205 253 266 288 376
H

PN16 376 414 424 440 548 583 583 743 853 857
PN40 376 414 424 440 548 583 583 743 853 857
PN64 397 453 440 474 567 602 663 752 809 897
高温型 506 544 554 570 697 708 713 868 1003 1061
波纹管型 446 487 499 558 690 704 711 854 998 1042
低温型 普通型高度+(700~1000)


(Kg)


PN16 24 25 30 33 60 73 88 140 168 224
PN40 24 25 30 33 50 73 88 140 176 235
PN64 27 28 38 42 76 92 108 160 203 325
高温型 25 26 31 35 63 77 92 147 176 235
波纹管型 28 31 39 43 73 96 122 178 213 279
低温型 普通型重量增加(10~20)%


φD3 260 285 305 340 370 405 460 525 590 700
φD4 290 315 335 370 400 435 490 555 630 740
螺栓孔
n-d
8-
φ14
8-
φ14
8-
φ16
10-
φ16
10-
φ16
10-
φ16
12-
φ18
14-
φ18
16-
φ18
18-
φ18




■ ZXN型气动薄膜调节阀(双座)连接尺寸及标准

·法兰标准:铸铁法兰按GB4216-84
                        铸铁法兰按GB9113-88、JB/T79-94
·法兰密封面形式:PN10、PN16为凸面;
                                    PN40、PN64为凹凸面、阀体为凹面。
·结构长度:按GB12221-89标准
·气动薄膜执行机构气信号接口:内螺纹M16×1.5
·夹套保温型夹套载热体接口:对焊φ18×4
﹡阀体法兰及法兰端面距离可以按用户指定的标准制造。
  如:ANSI、JIS、JPI等标准。
