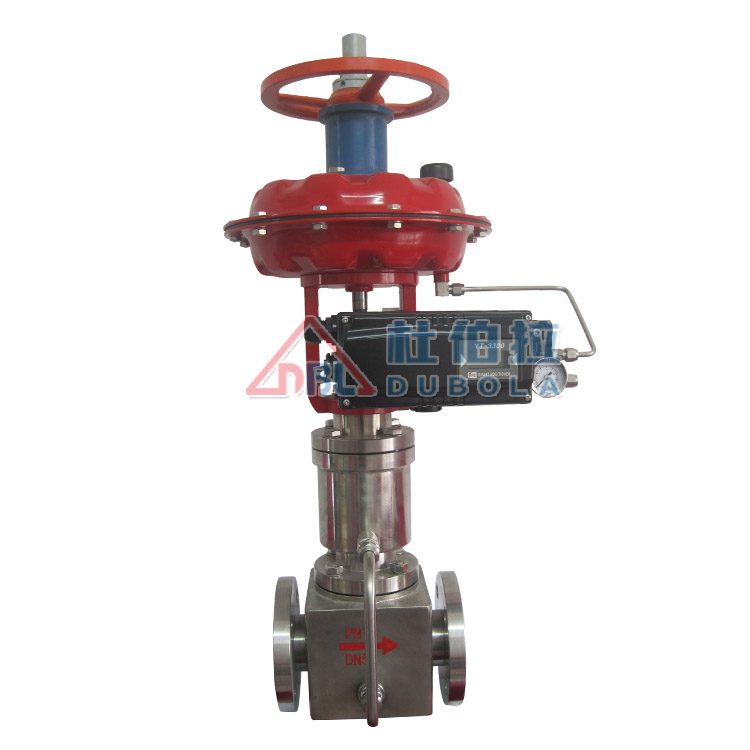

气动调节阀工作原理，气动薄膜夹套保温调节阀
发布时间：2020/4/23 9:20:19
气动调节阀工作原理：
气动薄膜单座夹套保温调节阀阀体内有两个阀芯和阀座，它比同中径的单座阀能流过更多的介质流通能力约在20%－25%。流体作用在上、下代芯上的不平衡力可以互相抵消，所以不平衡力小，允许压差大。但因为上、下阀芯不容易保证同时关闭，所以泄漏量较大。
气动薄膜单座夹套保温调节阀零件材料：
·阀体、阀盖：ht200，zg230-450，zg1cr18ni9ti
·阀芯、阀座：1cr18ni9ti，司太莱合金堆焊
·软密封阀芯：增强聚四氟乙烯
·填 料：聚四氟乙烯，柔性石墨
·波 纹 管：1cr18ni9ti
·填 片：橡胶石棉板、10#、1cr18ni9ti石棉缠绕垫片
·膜 盖：a3
·波 纹 膜 片：丁晴橡胶夹增强涤纶织物
·弹 簧：60simn
·阀杆、推杆：2cr13、1cr18ni9ti
·衬 套：2cr13
气动薄膜单座夹套保温调节阀技术参数 ：
|
公称通径dn（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数 kv |
直线 |
6.9 |
11 |
17.4 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
额定行程l（mm） |
16 |
25 |
40 |
60 |
||||||||
|
膜片有效面积ae（cm2） |
280 |
400 |
600 |
1000 |
||||||||
|
信号范围pr(kpa) |
20~100、40~200 |
|||||||||||
|
气源压力ps(mpa) |
0.14~0.4 |
|||||||||||
|
固有流量特性 |
||||||||||||
|
固有可调比 |
50 |
|||||||||||
|
允许泄漏量 |
硬阀座不平衡型：iv级（10-4阀额定容量） 软阀座：vi级 |
|||||||||||
|
公称压力pn（mpa） |
1.0、1.6、4.0、6.4 |
|||||||||||
|
工作温度t（℃） |
常温型 |
-20~200、-40~240、-60~250 |
||||||||||
|
散热型 |
-40~450、-60~450 |
|||||||||||
|
高温型 |
300~560 |
|||||||||||
|
低温型 |
-60~-100、-100~-200、-200~-250 |
|||||||||||
气动薄膜夹套保温调节阀连接标准：
·法兰标准：铸铁法兰按jb78-59
·铸钢法兰按gb9113-88 jb/t79.1-94
·法兰密封面型式：pn10、pn16为凸面；pn40 、pn64为凹凸面、阀体为凹面。
·结构长度按gb12221-89标准
·薄膜执行机构气信号接口：内螺纹m16×1.5
·夹套保温型夹套载热体接口：对焊φ18×4
