发布时间:2019/9/6 16:07:19

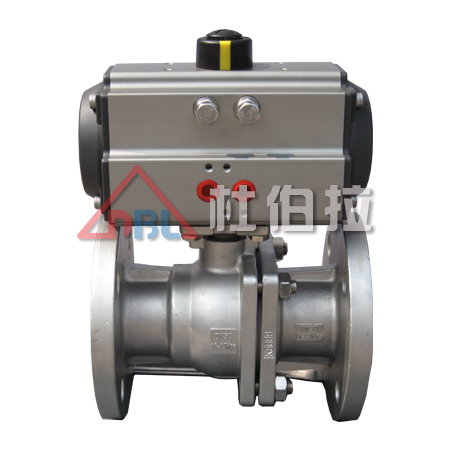

高平台气动球阀

气动高平台球阀采用高平台ISO5211标准设计,是为了方便球阀安装驱动装置而设置的连接盘,可与执行器直接进行安装,无需再上支架,而普通球阀在与执行器连接之间则需要有一个支架和连接轴支撑。气动高平台球阀具有流通阻力小,流通量大等特点,不仅能做开关截断,也可用于调节流量使用,选用不同材质的阀体和阀座,可用于不同工况。由于高平台球阀与气动执行器之间距离较短,所以不适合用于介质温度过高的场合,避免因为高温而损坏执行器。



气动高平台球阀特点:

1、采用高带平台设计,执行器与球阀连接无需支架与连接轴,便于安装。

2、结构简单、紧密可靠,不需要在增加连接部件,提高产品运行的稳定性。

3、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

4、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。


气动高平台球阀技术参数:

公称通径 DN15~DN300(mm)
公称压力 1.6、2.5、4.0MPa
连接形式 法兰式
结构形式 浮动直通式(高平台阀体)
驱动形式 压缩空气4-7bar(可带手动)
动作范围 0~90°
阀芯结构 浮动"O"型阀芯
阀体材质 铸钢WCB、不锈钢304、316、316L
密封材料 PTFE、PPL(-30℃-180℃)
使用介质 水、油品、气体、腐蚀性介质等
控制方式 开关式(快速两位切断)、调节型(阀门定位器4~20mA信号)


气动高平台球阀阀体结构图:
