ZZWPE型自力式电控三通温度控制调节阀

发布时间:2019/9/4 16:25:08

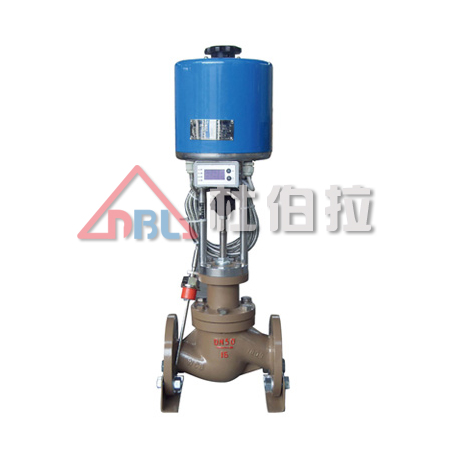

ZZWPE型自力式电控三通温度控制调节阀

电控温度控制调节阀用途与特点

    ZZWPE型自力式电控温度调节阀(适用于较大口径及导热油控制),该阀的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。



■ 电控温度控制调节阀结构与原理

    调节阀由主阀、智能执行器与传感器三部分组成,根据用户需要,分别有加热型与冷却型两种结构。

    加热型调节阀的结构与原理,见附图示:

    工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生线性信号输入执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制.从而达到控温目的。


备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。



■ 电控温度控制调节阀主要参数与材料

1、主要参数表

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200
公称压力PN(MPa) 1.6    4.0
流量能力(m3/h) 5 7 10 16 25 40 63 100 160 250 400 630
额定行程(mm) 6 8 10 14 20 30 30 40
温度调节范围(℃) 0~120  :  100~250
调节精度(℃) ±1    ~    ±5
使用介质 蒸汽、水、油、气体
允许泄漏量 硬密封 10-4×阀额定容量
软密封 “ 0 ”
毛细管长度 3m、5m、10m
温包扦入深度 270、430、630
螺纹接口 ?″     1″



■ 电控温度控制调节阀安装、使用与维护

1、安装

(1)安装前应对管道进行严格除污,吹净焊渣等杂物,否则将严重损坏阀门。
(2)调温阀应垂直装在水平管道上,介质流向应与阀体上的箭头指向一致。
(3)为使自控系统或检修阀门时仍能连续运行,应设置旁通阀、阀前须装过滤器、压力表,在传感器附近装测温计,便于现场监视与温度设定。见下图:

(4)传感器须全部浸没在被控介质中,并处于水平或倾斜向上安装。

2、调试:

(1)接上220V交流电源。使主阀打开,并将阀前截止阀缓慢打开。
(2)将温包线接入指定接线柱。
(3)观察设定温度的变化值是否在允许范围内。如发现偏高或偏低,可将驱动器外壳取掉,拨动温度设定开关(微调即可)。反复调整。直到控制温度在允许范围之内。
(4)该阀应在环境温度-25~55℃的场所使用,注意防潮。
